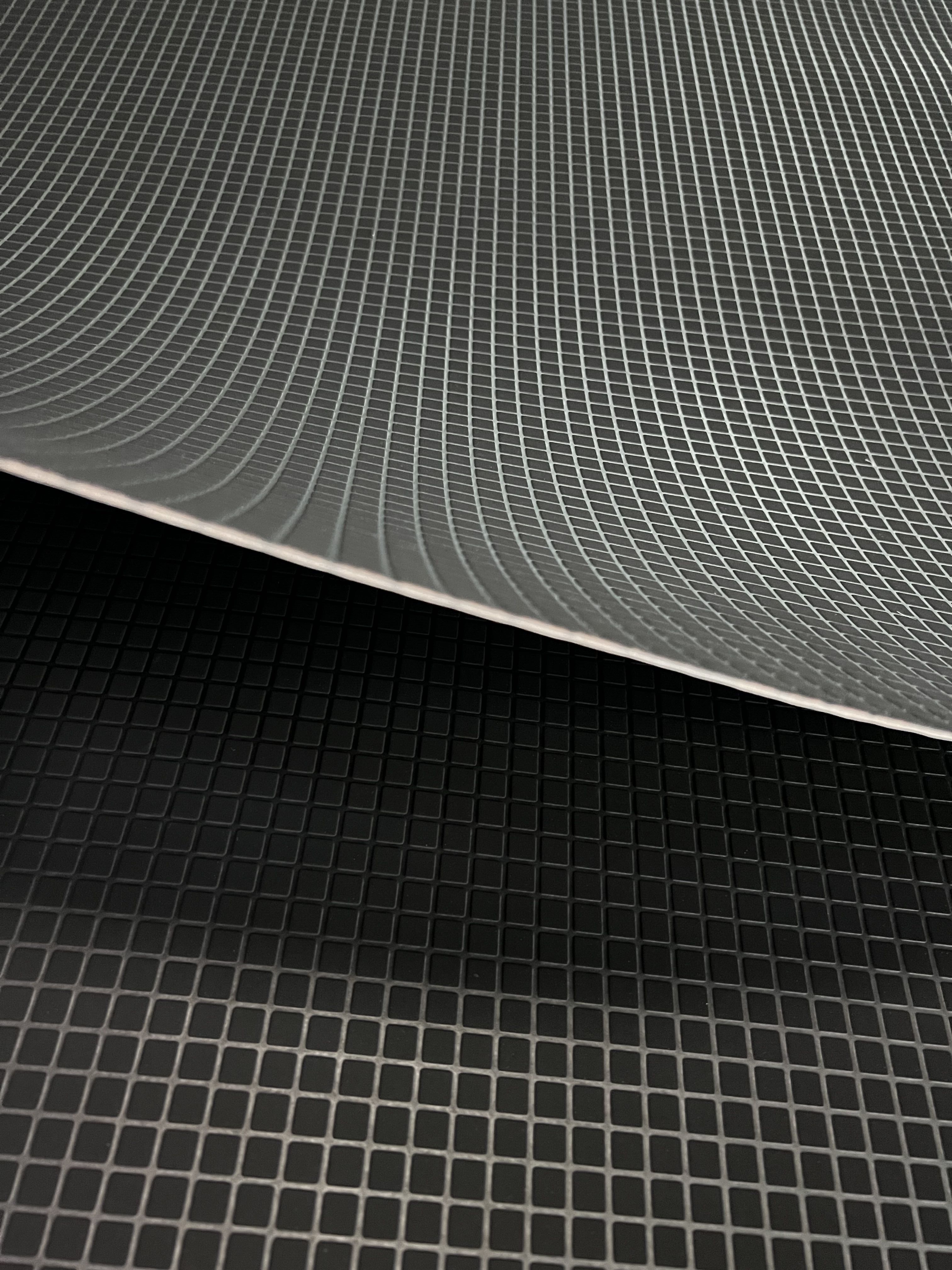

半导体专用阻尼布
产品详情：
外 观 | 黑色 |

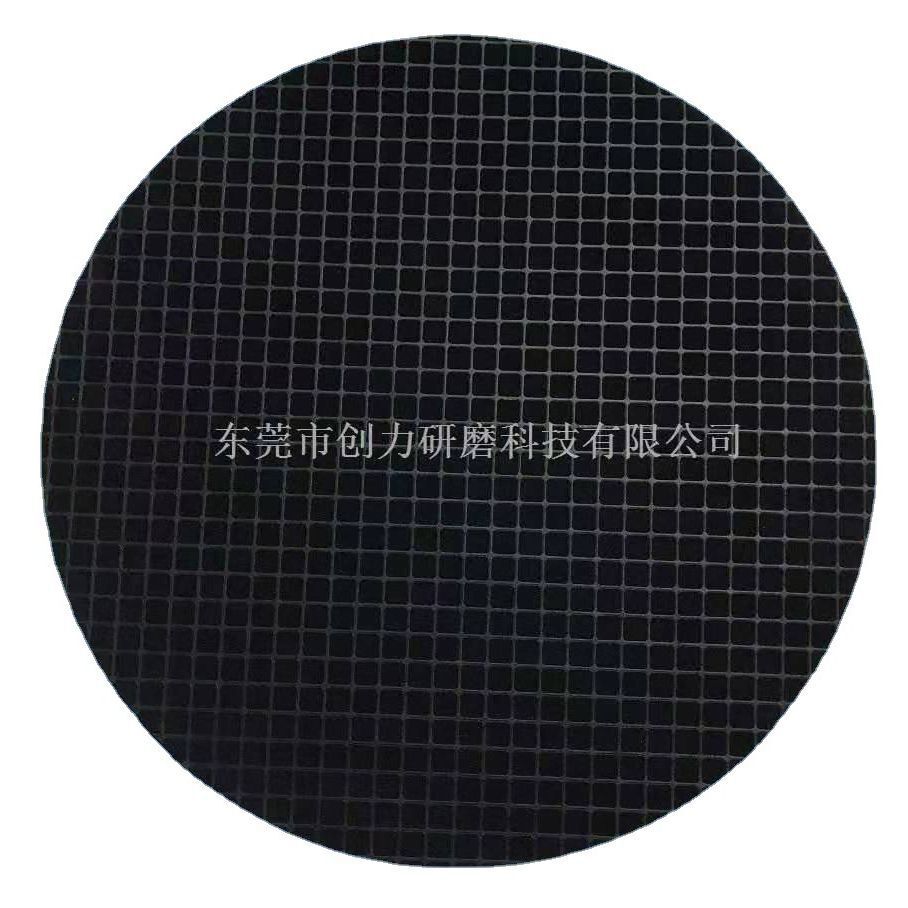

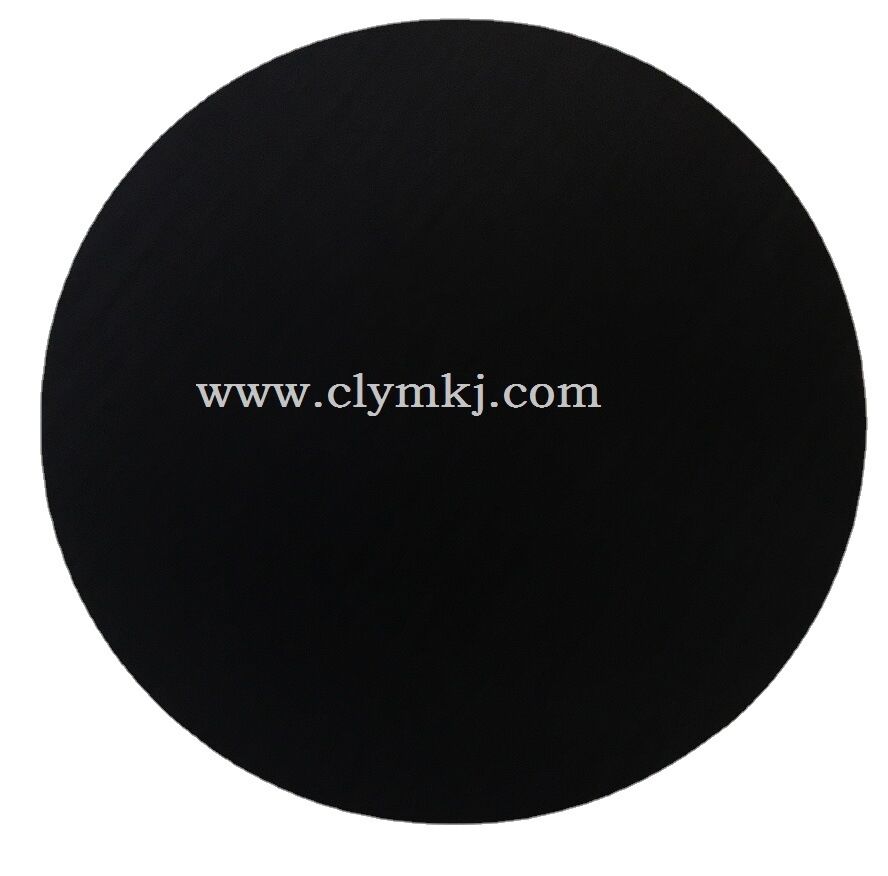

形 状 | 圆形 |
厚 度 | T1.3、T1.0、T0.8、T0.5mm |
硬 度 | 65-69（邵氏硬度） |

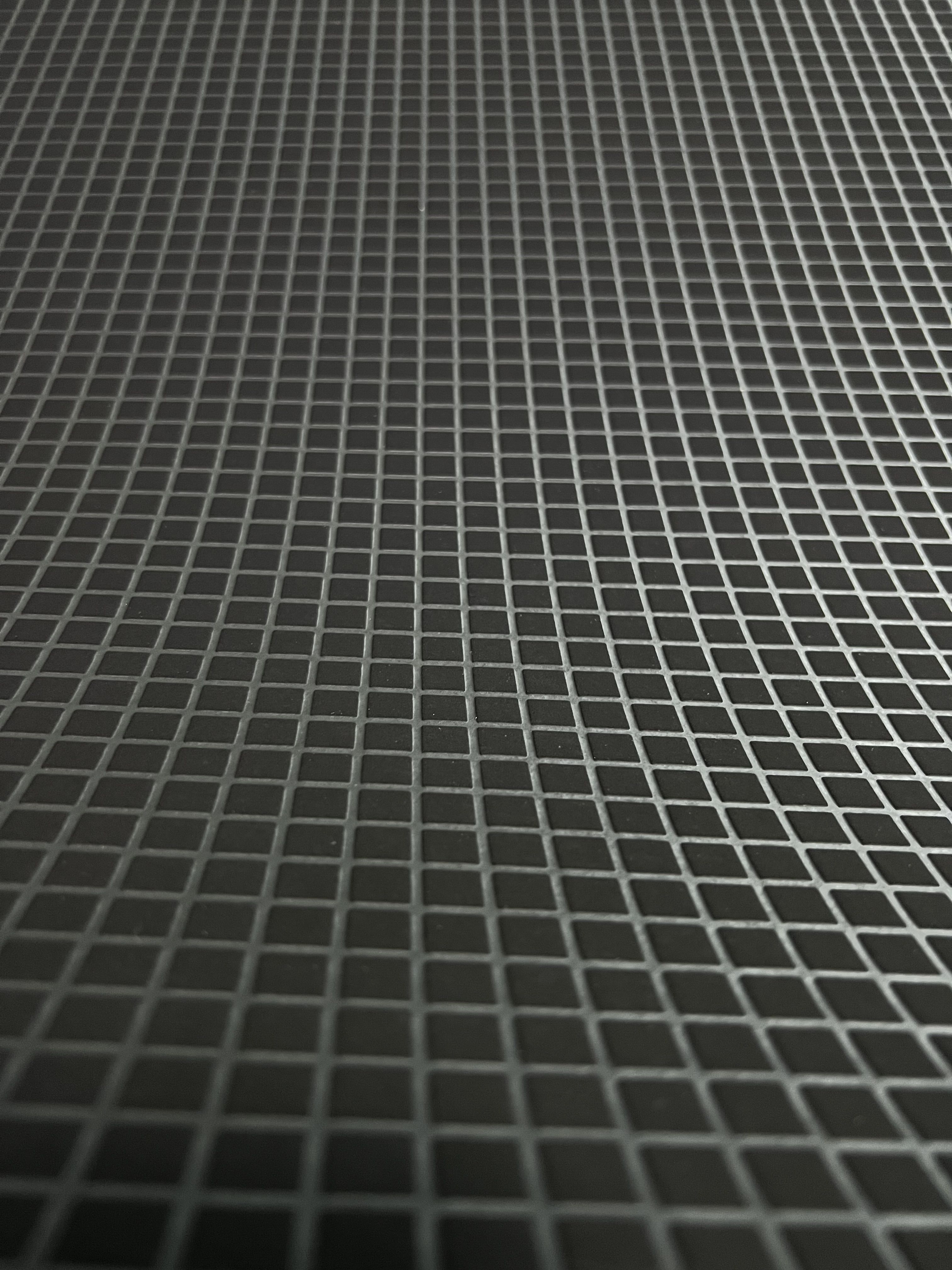

压 槽 | 13*13、5*5、10*10、20*20、30*30mm (非标压槽) |
刻 槽 | 10*10、18*18、5*5、13*13、20*20mm(非标刻槽) |

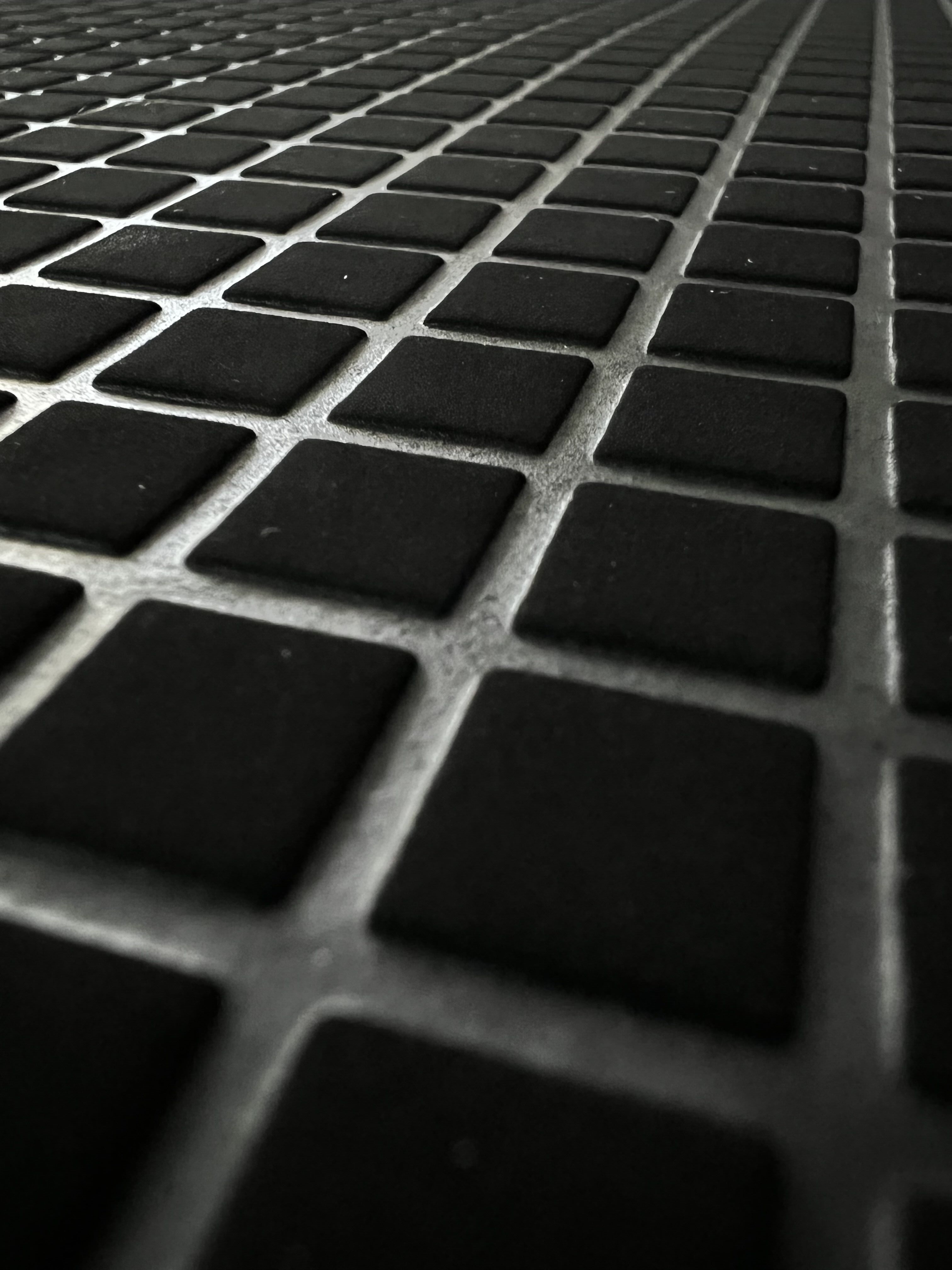

槽尺寸 | 槽间距2mm，槽宽：1.8±0.2mm ，槽深：0.45±0.2 |
背 胶 | ①.PT双面胶(胶厚度0.2mm) ②.Φ1000以上均为进口3M背胶 ③.PET基板+PT胶（仅限于T0.5阻尼布） |
常用规格 | Φ350mm、Φ380mm、Φ430mm、Φ560mm、Φ610mm、Φ640mm、 Φ710mm、Φ920mm、Φ980mm、Φ1000mm、Φ1250mm、Φ1340mm |
*可媲美日本FUJIBO,日本丸石等阻尼布*
原材料：进口；
应用范围：
1、半导体、碳化硅、硅片、锗、砷化镓、磷化铟、氮化镓等半导体材料研磨抛光；
2、红外晶体、硒化锌晶体研磨抛光、硒化锌研磨抛光，激光晶体研磨抛光、光学晶体研磨抛光、研磨速率高，划伤小，表面光洁度高；
3、蓝宝石衬底研磨抛光、LED衬底研磨抛光、蓝宝石窗口片研磨抛光、手机摄像头研磨抛光、手表表盘研磨抛光，手机玻璃面板研磨抛光；
4、玻璃抛光、金属研磨、铝合金研磨、不锈钢研磨、金刚石工具、模具钢研磨抛光、陶瓷等研磨及抛光。
备注：可根据客户要求定制相关规格产品刻槽及加缓冲垫。
